Ktorý hydraulický zdvihák sa hodí do vašej dielne?

Hydraulický zdvihák systémy využívajú princípy fluidnej sily na dosiahnutie kontrolovaného vertikálneho pohybu s vysokým znásobením sily. Toto technické preskúmanie zahŕňa inžinierske základy, konfigurácie špecifické pre aplikáciu a štandardy kvality výroby nevyhnutné pre B2B obstarávanie v automobilovom, priemyselnom a logistickom sektore.

Základy fluidnej energetiky

Pascalov princíp v zdvíhacích mechanizmoch

Hydraulické systémy pracujú na prenos tlaku cez uzavretú kvapalinu. Násobenie sily sa rovná pomeru plôch piestov, čo umožňuje kompaktným pohonom vytvárať značnú zdvíhaciu kapacitu. Systémový tlak sa typicky pohybuje v rozmedzí 15-25 MPa (2200-3600 psi) pre priemyselné aplikácie.

Hydraulické vs. mechanické systémy:

Architektúra hydraulického okruhu

Moderné výťahy využívajú systémy snímania zaťaženia v uzavretom strede pre energetickú účinnosť. Piestové čerpadlá s premenlivým objemom upravujú prietok podľa potreby, čím sa znižuje tvorba tepla a spotreba energie o 30 – 40 % v porovnaní so systémami s konštantným objemom.

Hydraulický zdvihák pre autoservis

Hydraulický zdvihák pre autoservis aplikácie si vyžadujú špecifické konfigurácie na základe usporiadania servisných polí a požiadaviek na priepustnosť vozidla. Výber príspevku určuje dostupnosť a efektivitu pracovného toku.

Dvojčlenné vs. štvorčlenné inžinierstvo

Dizajn s dvoma stĺpikmi využíva nastaviteľné výkyvné ramená pre prístup bez kolies, čo si vyžaduje presné umiestnenie ťažiska vozidla. Štvorstĺpové konfigurácie podporujú jazdu pri jazde s integrovanými dráhami, ktoré umožňujú služby geometrie kolies.

Špecifikácie automobilového výťahu:

Analýza rozloženia zaťaženia

Poloha vozidla ovplyvňuje zaťaženie kolóny. Asymetrické konfigurácie ramien umiestňujú vozidlo o 30 % dozadu, čím sa zlepšuje svetlosť dverí, ale vyžaduje sa overenie, že na žiadnom jednom stĺpiku nie je prekročených 85 % menovitej kapacity.

Prenosný hydraulický zdvihák do garáže

Prenosný hydraulický zdvihák do garáže aplikácie riešia priestorové obmedzenia a flexibilitu viacerých vozidiel. Inžinierstvo mobility musí vyvážiť prepravnosť so stabilitou pri zaťažení.

Návrh systému mobility

Prenosné jednotky využívajú integrované kolieska (priemer 200 mm, polyuretánové kolieska, dynamické zaťaženie 500 kg) s mechanickými sklopnými stabilizátormi. Zatiahnutie kolieska a rozvinutie zdviháka musia prebiehať postupne, aby sa zabránilo nestabilite.

Technické parametre prenosného výťahu:

Protokoly overovania stability

Prenosné výťahy vyžadujú testovanie prevrátením podľa ANSI/ALI ALCTV-2017. Rozpätie stability vyžaduje, aby jednotka odolávala momentu prevrátenia pri zaťažení na 150 % kapacity s plošinou úplne vysunutou a vycentrovanou na okraji plošiny.

Hydraulický zdvíhací stôl pre sklad

Hydraulický zdvíhací stôl pre sklad inštalácie optimalizujú ergonomickú manipuláciu s materiálom, znižujú riziko poranenia pracovníkov a zároveň zvyšujú efektivitu výroby. Vertikálny rozsah zdvihu a rozmery platformy určujú vhodnosť použitia.

Optimalizácia manipulácie s materiálom

Zdvíhacie stoly eliminujú zranenia pri ohýbaní a zdvíhaní umiestnením bremien do optimálnej pracovnej výšky (zvyčajne 750-950 mm pre prácu v stoji, 650-750 mm pre prácu v sede). Integrácia s dopravníkovými systémami vyžaduje presné prispôsobenie nadmorskej výšky (±5 mm).

Naša séria inteligentných logistických zariadení spĺňa tieto požiadavky a je široko používaná v oblastiach priemyselnej a komerčnej logistiky. Konfigurácie platforiem vyhovujú štandardným rozmerom paliet (1 200 × 1 000 mm) s rozsahom nosnosti 2 000 – 4 000 kg.

Úvahy o pracovnom cykle

Skladové aplikácie vyžadujú trvanlivosť pri vysokých cykloch. Štandardná prevádzka (8 cyklov/hod) využíva jednočinné valce s gravitačným klesaním. Aplikácie s vysokým zaťažením (20 cyklov/hodinu) vyžadujú dvojčinné valce s poháňaným zostupom a olejovými chladičmi na zvládnutie tepelnej záťaže.

Výrobca vysokovýkonného hydraulického výťahu

Výber a výrobca vysokovýkonných hydraulických výťahov vyžaduje overenie schopností stavebného inžinierstva, zváračskej kvalifikácie a systémov manažérstva kvality. Nosné konštrukcie vyžadujú prísne výrobné normy.

Oceľové inžinierstvo

Ťažké plošiny (nosnosť 5 000 kg) využívajú konštrukčnú oceľ Q345B (medza klzu 345 MPa) so skriňovou konštrukciou. Postupy zvárania sa riadia AWS D1.1 alebo EN ISO 15614-1 so 100% ultrazvukovým testovaním kritických spojov.

Spoločnosť Zhejiang Wizplus Smart Equipment Ltd. bola založená v roku 2021 a nachádza sa v zóne provinčného hospodárskeho a technologického rozvoja okresu Deqing, mesto Huzhou, provincia Zhejiang, Čína. Spoločnosť sa rozkladá na ploche 40 000 metrov štvorcových vrátane továrne s rozlohou 20 000 metrov štvorcových. Naša továreň na oceľové konštrukcie je vysoká 20 metrov a továreň na betónové konštrukcie je vysoká 11 metrov, vybavená 50-tonovými a 16-tonovými žeriavmi, špeciálne navrhnutými na výrobu veľkých kovových konštrukčných dielov, pričom je vhodná na výrobu kovových konštrukčných dielov rôznych veľkostí.

Výrobné špecifikácie pre veľké zaťaženie:

Odbornosť v oblasti dizajnu a výroby

Máme skúsený dizajnérsky a výrobný tím s profesionálmi, ktorí sa tomuto odvetviu venujú už desaťročia. Je to spoločnosť vyrábajúca zariadenia integrujúca výskum a vývoj, dizajn a výrobu. Konštrukčné výpočty sa riadia normami FEM 1.001 a EN 1993 (Eurocode 3) s analýzou konečných prvkov, ktorá potvrdzuje koncentrácie napätia v kritických spojoch.

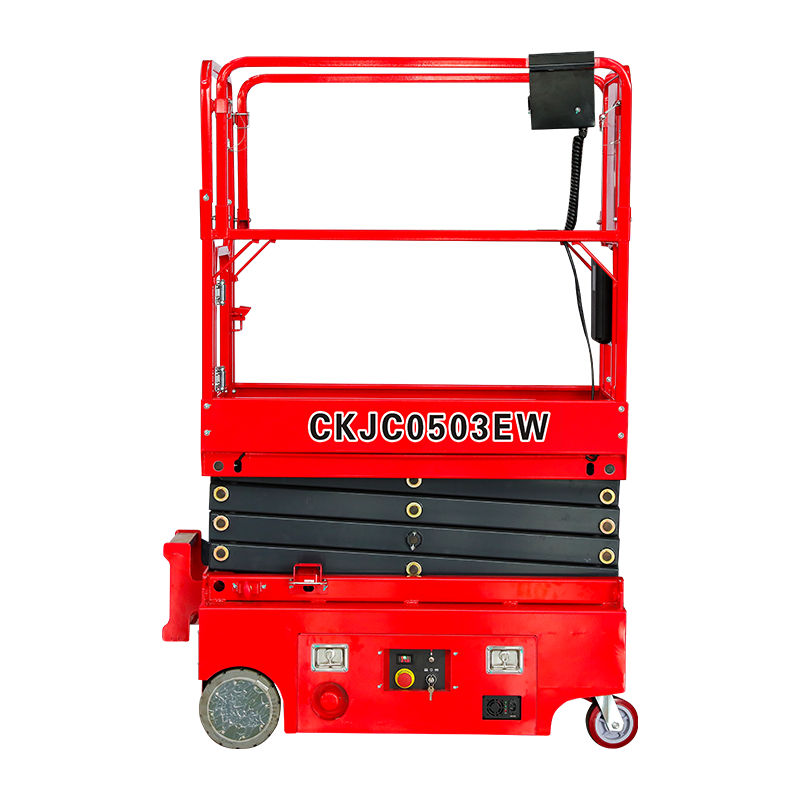

Hydraulický nožnicový zdvihák pre priemyselné použitie

Hydraulický nožnicový zdvihák pre priemyselné použitie využíva prepojené paralelogramové mechanizmy na dosiahnutie vertikálneho pohybu s vysokou stabilitou. Nožnicová geometria určuje pomer zdvihu a požiadavky na silu.

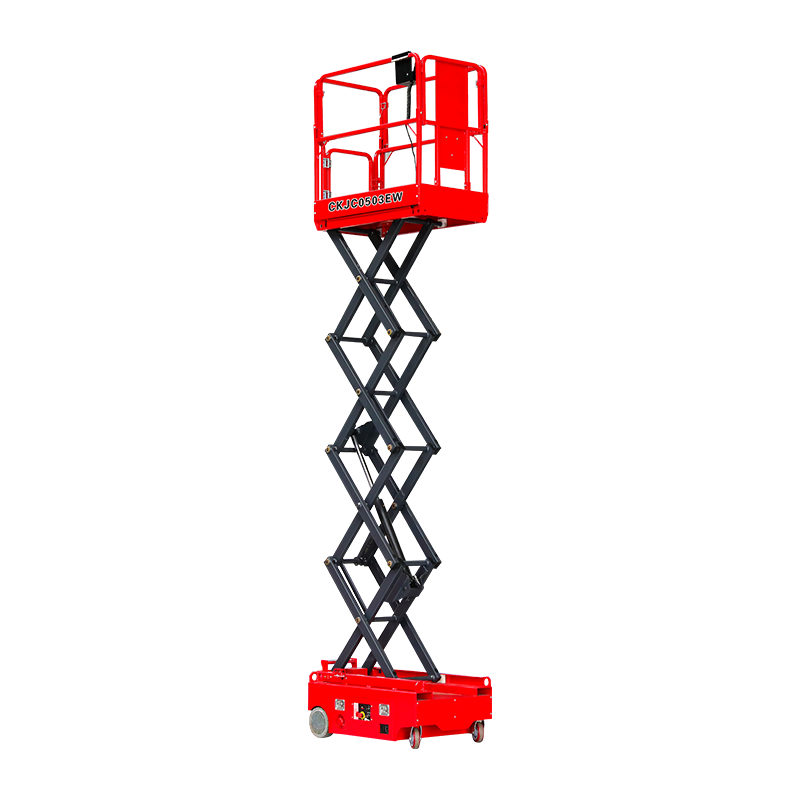

Kinematika nožnicového mechanizmu

Nožnicové zdvíhacie plošiny využívajú viaceré spojené pantografové ramená. Mechanická výhoda sa mení s vysunutím: zasunutá poloha vyžaduje maximálnu silu (nízka mechanická výhoda), zatiaľ čo vysunutá poloha funguje pri zníženom tlaku (vysoká mechanická výhoda).

Analýza konfigurácie nožníc:

Integrácia leteckej pracovnej platformy

Produkty našej spoločnosti pokrývajú sériu profesionálnych high-tech zariadení, ako sú letecké pracovné plošiny, inteligentná logistika a inteligentné poľnohospodárstvo, ktoré sa široko používa v mnohých oblastiach, ako je stavebníctvo, priemyselná a obchodná logistika, poľnohospodárstvo. Nožnicové zdvíhacie plošiny pre letecké práce obsahujú ochranné zábradlia (výška 1 100 mm), pätky (150 mm) a systémy núdzového spúšťania. Vyrovnanie plošiny zachováva sklon ±1,5° pri plnom vysunutí.

Pokročilé výrobné schopnosti

Výrobné zariadenia a presnosť

Kvalita výroby závisí od schopnosti zariadenia a riadenia procesu. Rezanie vysokovýkonným laserom zaisťuje kvalitu hrán pre zvárané zostavy, zatiaľ čo robotické zváranie zachováva konzistenciu v rámci výrobných šarží.

Spoločnosť je vybavená rôznymi špičkovými výrobnými zariadeniami, vrátane 12000W vysokovýkonných laserových rezacích strojov, 4000W plne automatických laserových rezacích strojov na rúrky, 300-tonových CNC ohýbačiek, plne CNC inteligentných ohýbačiek rúr, montážnej linky zváracieho robota, CNC sústruhov, rozsiahlej inteligentnej lakovacej montážnej linky s možnosťou striekania farieb, striekania rôznych plastov a zariadení na veľké experimenty a elektroforézy. a príslušenstvo.

Špecifikácie výrobného procesu:

Testovacia a validačná infraštruktúra

Naše zintenzívnené testovacie zariadenie a experimentálne centrum overuje výkonnosť produktu prostredníctvom statického záťažového testovania (125% menovitá kapacita), dynamického cyklovania (10 000 cyklov) a vystavenia životnému prostrediu (soľný sprej, teplotné cykly).

Prítomnosť a podpora na globálnom trhu

Medzinárodná distribúcia a servis

Exportné trhy vyžadujú dodržiavanie regionálnych noriem (označenie CE pre Európu, ANSI pre Severnú Ameriku, AS pre Austráliu). Balíky dokumentácie zahŕňajú štrukturálne výpočty, postupy zvárania a certifikácie materiálov.

Produkty spoločnosti sa vyvážajú do mnohých krajín a regiónov, ako je Európa, Amerika, Stredný východ a juhovýchodná Ázia, a získali neustále uznanie od medzinárodných klientov. Zároveň spoločnosť aktívne rozvíja domáci trh, má stovky distribútorov a má kompletnú sieť predajných a popredajných služieb.

Technická podpora po predaji

Komplexné servisné siete poskytujú dostupnosť náhradných dielov (10-ročný záväzok pre kritické komponenty), technickú dokumentáciu a servisnú podporu v teréne. Funkcie diaľkovej diagnostiky umožňujú riešenie problémov prostredníctvom hydraulických monitorovacích systémov s podporou internetu vecí.

Spoločnosť sa vždy držala základných konceptov profesionality, inovácie, integrity a efektívnosti, aktívne reagovala na nové vývojové koncepty, ako je zelený a nízkouhlíkový, trvala na koncepciách dizajnu produktov elektrifikácia, ekologizácia a inteligencia a komplexne zlepšovala kvalitu produktov spoločnosti. Úprimne vítame používateľov a priateľov doma iv zahraničí, aby navštívili spoločnosť kvôli komunikácii a spolupráci. Podporme rozvoj odvetvia leteckých prác na vysokej úrovni a spoločne vytvorme lepšiu budúcnosť.

Často kladené otázky

Ako sa overuje nosnosť a aké bezpečnostné faktory platia pre konštrukciu hydraulického výťahu?

Menovitá kapacita sa určuje prostredníctvom statického testovania pri 125 % menovitého zaťaženia (podľa EN 1494 alebo ASME B30.1), po ktorom nasleduje dynamické testovanie pri 110 % menovitého zaťaženia počas celých cyklov jazdy. Konštrukčný návrh zahŕňa bezpečnostné faktory 2,0 pre oceľové komponenty (základ pevnosti) a 3,0 pre hydraulické valce (základ tlaku pri roztrhnutí). Výrobca vysokovýkonných hydraulických výťahov certifikácia vyžaduje, aby tieto testy overila tretia strana. Naše testovacie centrum vykonáva 100% tlakovú skúšku fliaš pri 1,5-násobku pracovného tlaku pred montážou.

Aké špecifikácie hydraulickej kvapaliny sa vyžadujú a ako často by sa mala vykonávať údržba?

Štandardné aplikácie využívajú hydraulický olej ISO VG 46 s indexom viskozity >95. Nízkoteplotné prostredie (-20°C) vyžaduje VG 32, kým vysokoteplotné prevádzky (okolitá >60°C) profitujú z VG 68. Analýza tekutín by sa mala vykonávať každých 2 000 prevádzkových hodín alebo ročne, pričom by sa mala kontrolovať kontaminácia časticami (ISO 4406 18/16/13 max), obsah vody a počet KOH/mg oxidácie (5,1 %). Filtračné prvky vyžadujú výmenu po 500 hodinách alebo keď rozdiel tlaku prekročí 0,5 baru.

Môžu byť hydraulické nožnicové zdvíhacie plošiny prispôsobené pre špecializované priemyselné aplikácie?

áno, hydraulický nožnicový zdvihák pre priemyselné použitie prispôsobenie zahŕňa rozmery platformy (až 6 m × 3 m), zvýšenie kapacity (až do 20 000 kg), špecializované nátery (nehrdzavejúca oceľ na spracovanie potravín, odolná proti výbuchu pre nebezpečné oblasti) a integračné prvky (valčekové dopravníky, otočné taniere, naklápacie funkcie). Vlastné zdvíhacie stoly pre automatizáciu skladu môžu zahŕňať automatické polohovanie (presnosť ± 2 mm) a integráciu s WCS (Warehouse Control Systems). Dodacia lehota vývoja pre vlastné návrhy sa pohybuje v rozmedzí 8-12 týždňov po schválení návrhu.

Aké požiadavky na betónový základ platia pre trvalé hydraulické výťahové inštalácie?

Dvojposteľová hydraulický zdvihák pre autoservis inštalácie vyžadujú minimálnu hrúbku betónu 200 mm pri pevnosti v tlaku 3000 psi (20,7 MPa) s 1 % výstuže. Štyri stĺpové výťahy môžu využívať konfigurácie namontované na povrchu s príslušným zaťažením podlahy (minimálne 150 mm betónu). Únosnosť pôdy musí presiahnuť 150 kPa; zlé pôdne podmienky si vyžadujú inžinierske základy. Kotviace skrutky (M16-M24, trieda 8.8) vyžadujú inštaláciu z epoxidu s minimálnou hĺbkou kotvenia 100 mm. Overenie po inštalácii zahŕňa testovanie ťahom pri 50 % zaťaženia skrutky.

Ako si prenosné hydraulické zdviháky udržia stabilitu bez trvalého kotvenia?

Prenosný hydraulický zdvihák do garáže stabilita závisí od konštrukcie s nízkym ťažiskom a rozšírených rozmerov základne. Stabilizačné zdviháky (skrutkové alebo hydraulické) prenášajú zaťaženie priamo na podlahu a počas zdvíhania obchádzajú kolieska. Výpočty stability zabezpečujú, že moment prevrátenia (zaťaženie × horizontálna vzdialenosť od stredu) zostane pod 75 % odporového momentu (hmotnosť jednotky × polomer základne). Systémy blokovania zabraňujú prevádzke výťahu, pokiaľ nie sú všetky stabilizátory plne rozvinuté a potvrdené koncovými spínačmi. Zaťaženie podlahy nesmie presiahnuť 3,5 MPa, aby sa zabránilo drveniu betónu.

Referencie

• Americký národný inštitút pre normalizáciu. (2019). Americký národný štandard ANSI/ALI ALCTV-2017 pre automobilové výťahy – bezpečnostné požiadavky na konštrukciu, testovanie a validáciu . Chicago, IL: Automotive Lift Institute.
• Európsky výbor pre normalizáciu. (2020). EN 1494:2000 A1:2008 Mobilné alebo pohyblivé zdviháky a súvisiace zdvíhacie zariadenia . Brusel: CEN.
• Americká spoločnosť strojných inžinierov. (2018). ASME B30.1-2018 Zdviháky, priemyselné valčeky, vzduchové kolieska a hydraulické portály . New York: ASME.
• Medzinárodná organizácia pre normalizáciu. (2015). ISO 4413:2010 Hydraulická kvapalina – Všeobecné pravidlá a bezpečnostné požiadavky na systémy a ich komponenty . Ženeva: ISO.
• Európsky výbor pre normalizáciu. (2005). EN 1993-1-1:2005 Eurokód 3: Navrhovanie oceľových konštrukcií – Časť 1-1: Všeobecné pravidlá a pravidlá pre budovy . Brusel: CEN.
• Deutsche Gesetzliche Unfallversicherung. (2023). Informácie DGUV 208-008: Hydraulické výťahy – kontrola a testovanie . Berlín: DGUV.
